Vom Zündfunken bis zum Hinterrad
Wie der 5,0-Liter-V8, die Viergangautomatik und die Hinterachse zusammenarbeiten — anschaulich erklärt, zum Ausprobieren und ohne vorausgesetztes Automobilwissen.
V8 · Viertakt · Automatik · Hinterradantrieb

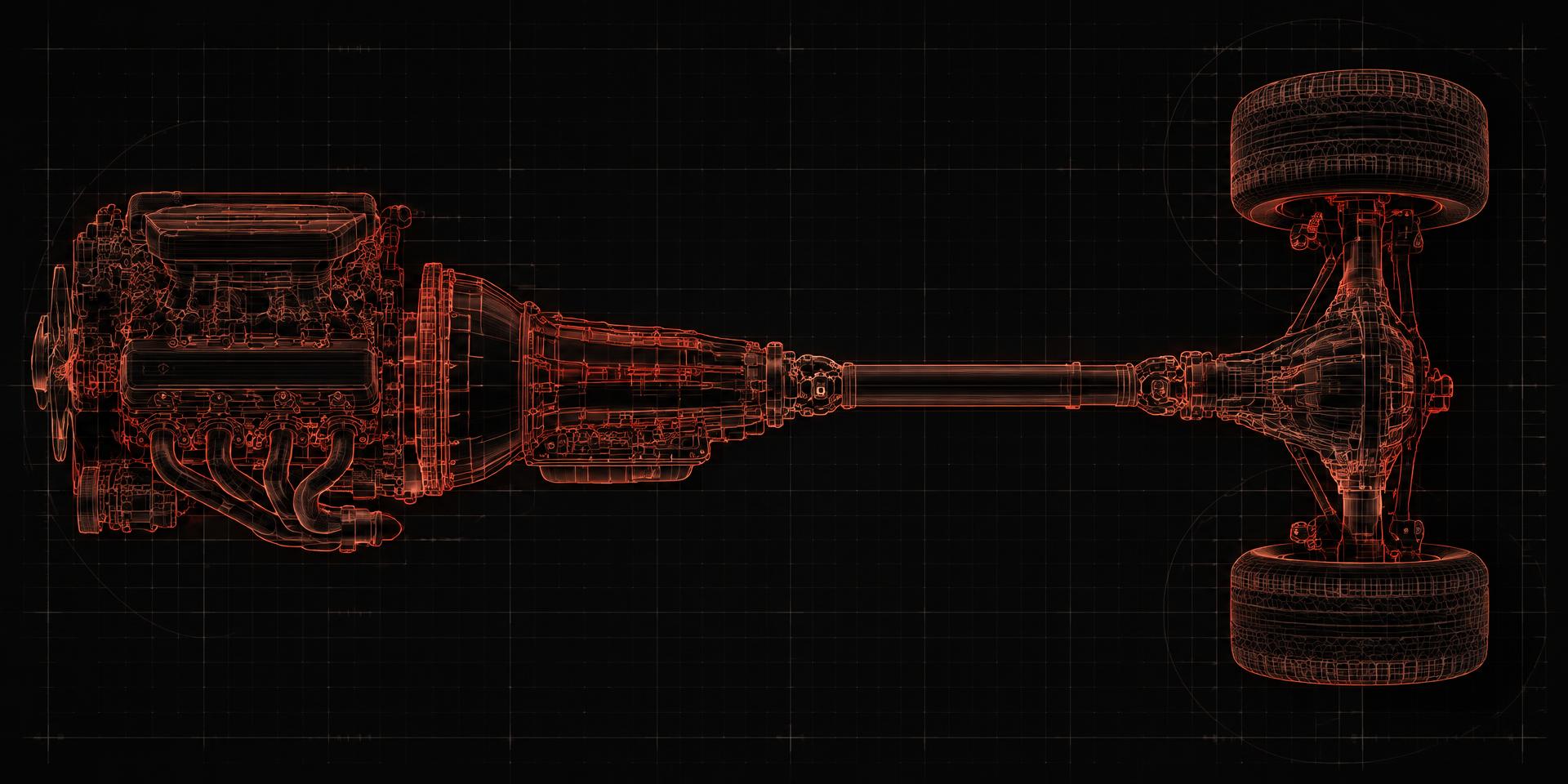

Der Weg der Kraft
Motor → Wandler → Getriebe → Kardanwelle → Hinterachse → Hinterräder. Tippe eine Station an, um sie zu öffnen.
V8-Motor — längs eingebaut
Acht Zylinder in zwei Bänken arbeiten zeitversetzt auf eine gemeinsame Kurbelwelle. Die Kurbelwelle liegt ungefähr in Fahrtrichtung. Aus Gasdruck wird hier Drehbewegung.
Der Motor sitzt längs vorn
Die Kurbelwelle verläuft ungefähr in Fahrtrichtung. Direkt dahinter folgen Wandler und Automatikgetriebe — das schafft einen relativ geraden Weg nach hinten.
Die Vorderräder werden nicht angetrieben
Sie rollen mit und geben über die Lenkung die Richtung vor. Ihre Radlager gehören zur rollenden Radführung, nicht zur Kraftübertragung vom Motor.
Die vier Takte in Bewegung
Ein vollständiges Arbeitsspiel braucht vier Kolbenhübe und zwei Kurbelwellenumdrehungen. Starte die Animation oder springe direkt in einen Takt.
Kolben abwärts, Einlassventil offen
Durch den Druckunterschied strömt frisches Luft-Kraftstoff-Gemisch aus der Ansaugbrücke in den Zylinder. Der Motor saugt nicht wie ein Staubsauger — die Kolbenbewegung erzeugt den Druckunterschied.
Ein Arbeitsspiel = 4 Hübe = 2 Kurbelwellenumdrehungen · Nockenwelle: 1 Umdrehung

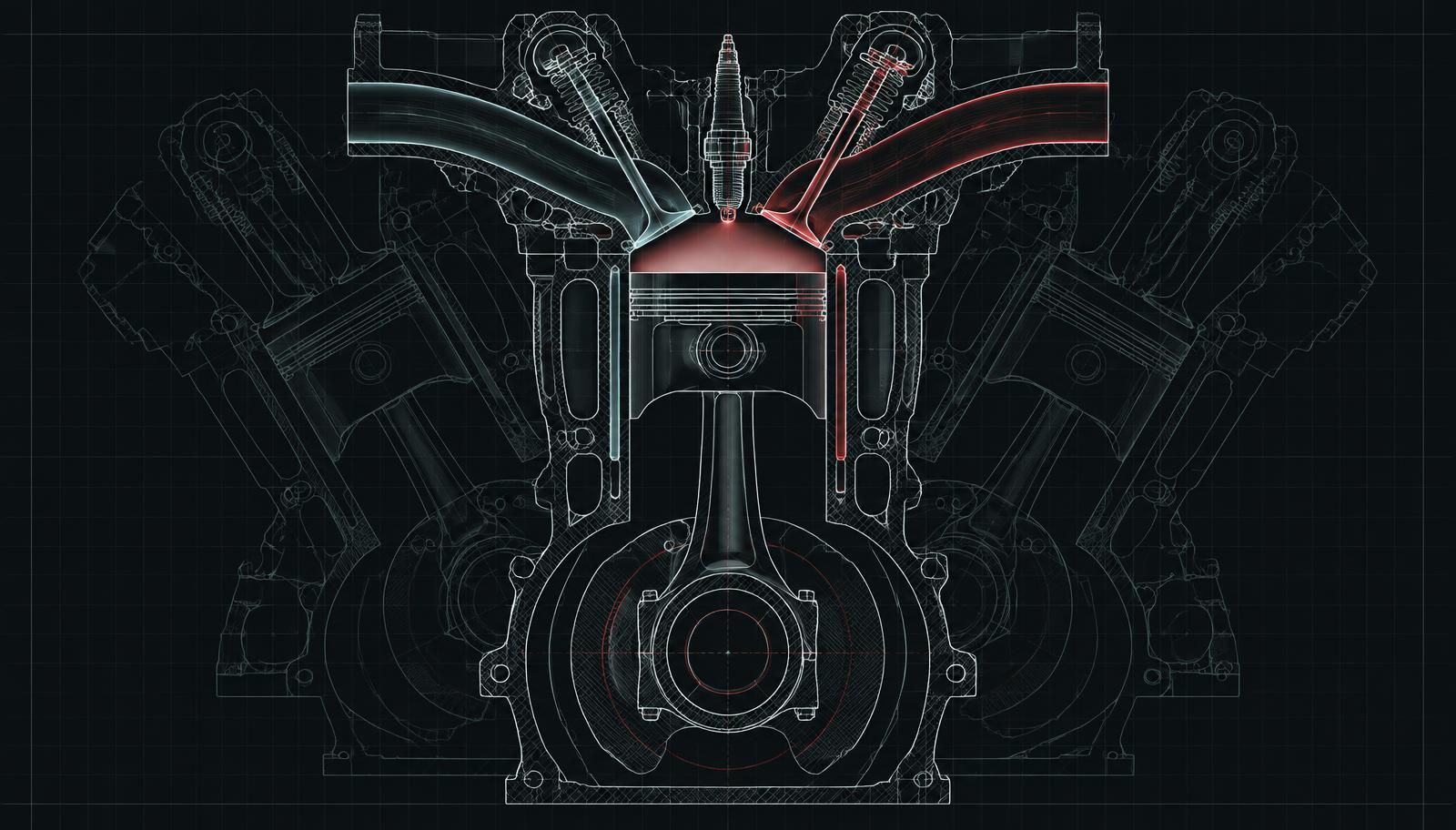

Schnitt durch einen Zylinder
Oben Ein- und Auslassventil sowie die Zündkerze, in der Mitte der Kolben mit Kolbenringen, darunter Pleuel und Kurbelwelle. Genau diese Bauteile führen die vier Takte aus.
Schematische Illustration — kein reales Fahrzeugfoto
Acht Zylinder, zwei Bänke
Vier Zylinder je Seite, rund 90 Grad zueinander. Bei gleichmässig zündendem Viertakt-V8 beginnt alle 90 Grad Kurbelwellendrehung ein Arbeitstakt.
Hubraum ist Bewegungsvolumen
Die Summe der Räume, die alle Kolben zwischen oberem und unterem Umkehrpunkt überstreichen. Bei rund 5 Litern sind das ungefähr 0,625 Liter je Zylinder.
Der Ventiltrieb als Uhr
Eine Steuerkette synchronisiert Nockenwelle und Kurbelwelle. Der Nocken hebt Stössel und Stösselstange, der Kipphebel öffnet das Ventil, die Feder schliesst es wieder.
Wie Benzin und Luft zusammenfinden
Der Motor braucht nicht nur Kraftstoff, sondern ein dosiertes, zündfähiges Gemisch. Tippe im Schnittbild auf die roten Punkte.

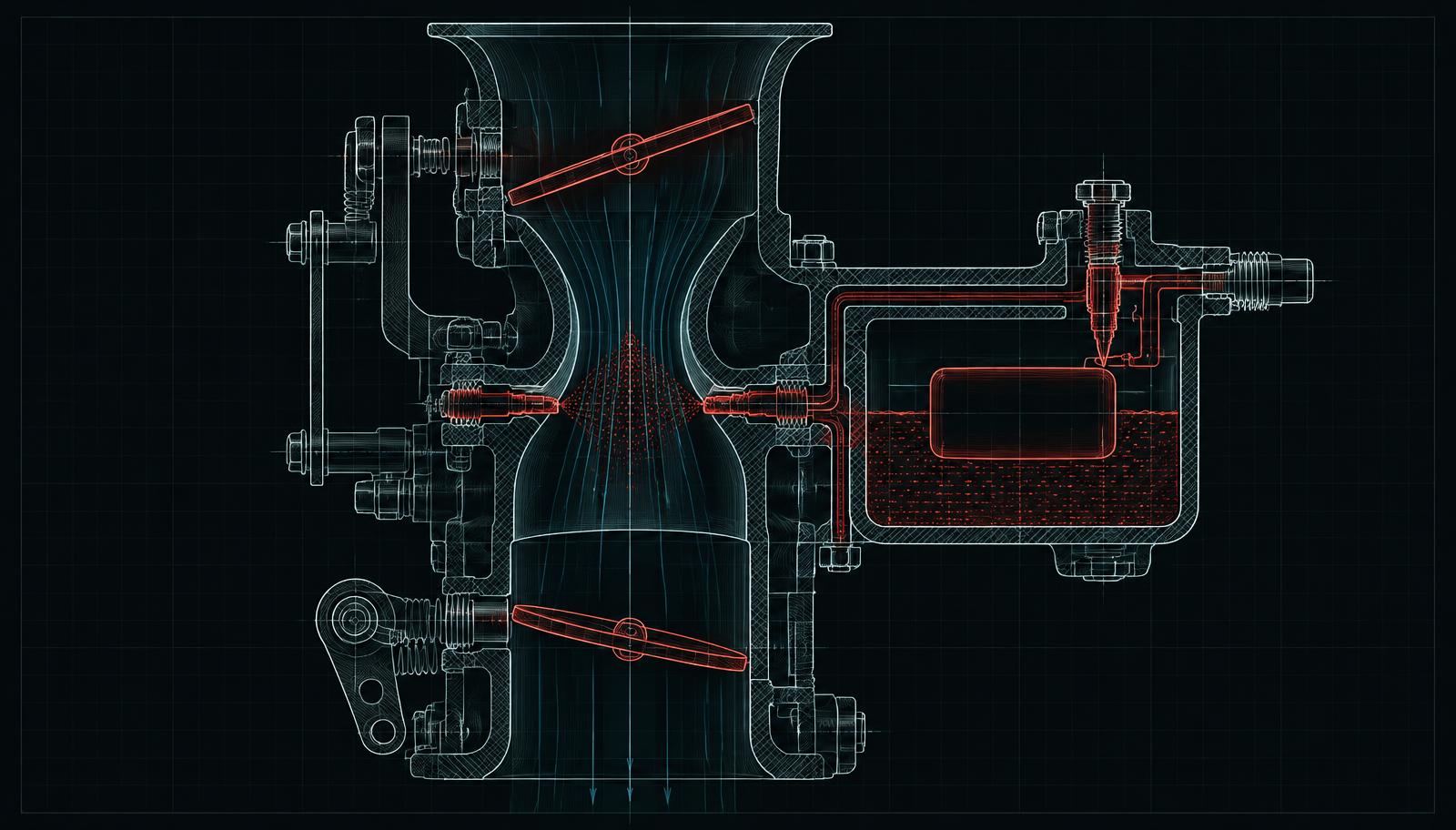

Aufbau eines Vergasers
Luft strömt von oben durch die Engstelle, wird dort beschleunigt und saugt Kraftstoff aus der Schwimmerkammer über die Düsen mit. Unten regelt die Drosselklappe die Menge.
Schematische Illustration — kein reales Fahrzeugfoto
Punkt antippen
Venturi-Engstelle
Hier wird die Luft beschleunigt, der statische Druck sinkt. Dieser Druckunterschied fördert Benzin durch genau bemessene Düsen in den Luftstrom.
Prinzipschema — keine massstäbliche Teilezeichnung
Ein alter Motor kann Elektronik haben
Vergaser und Steuergerät schliessen sich nicht aus. In einer seriennahen US-Ausführung kann ein Motorsteuergerät Temperatur, Drosselstellung und das Signal der Lambdasonde auswerten und damit Gemisch und Zündzeitpunkt beeinflussen. Welche Komponenten am Fahrzeug aktiv sind, ist nicht überprüft.
Luftfiltertopf, Vergaser, Nebenaggregate
Unter dem runden Gehäuse sitzt der Vergaser. Die Ansaugbrücke verteilt das Gemisch anschliessend auf die Einlasskanäle beider Zylinderköpfe.
Wie aus 12 Volt ein Funke wird
Die Kette läuft automatisch durch — oder du wählst eine Station selbst aus.
Das Bordnetz liefert elektrische Energie. Für den Überschlag an der Kerze reicht diese Spannung allein nicht aus.

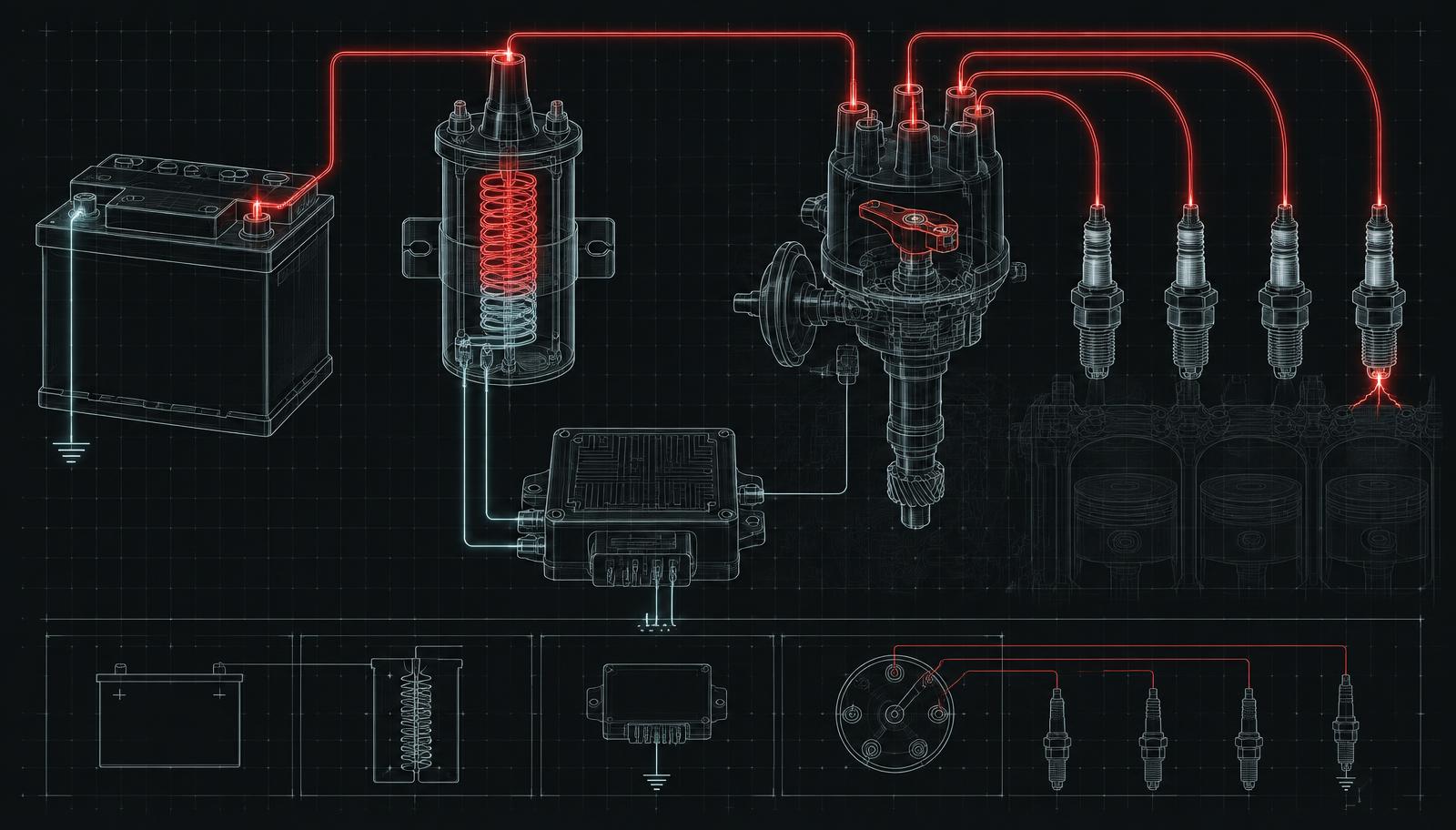

Der Weg der Zündenergie
Von der Batterie über Spule und Modul entsteht die Hochspannung; der Verteiler führt sie nacheinander zu den Kerzen der acht Zylinder.
Schematische Illustration — kein reales Fahrzeugfoto
ProjektbezugBei Zündkerzen müssen Bauform, Gewindelänge, Sitz, Wärmewert und Elektrodenabstand gemeinsam stimmen. Eine zu kurze Kerze setzt den Funken an eine ungünstige Stelle.
Warum der Motor läuft, wenn die Räder stehen
Der Drehmomentwandler ist eine flüssigkeitsgestützte Anfahrverbindung. Schliesse die Überbrückungskupplung und beobachte den Unterschied.
Pumpen- und Turbinenrad berühren sich nicht. Strömendes Automatiköl überträgt die Bewegung — mit Drehzahldifferenz, also Schlupf. Genau deshalb kann der Motor laufen, während das Auto an der Ampel steht.
Lock-up ist kein zusätzlicher Gang, sondern ein anderer Kraftweg

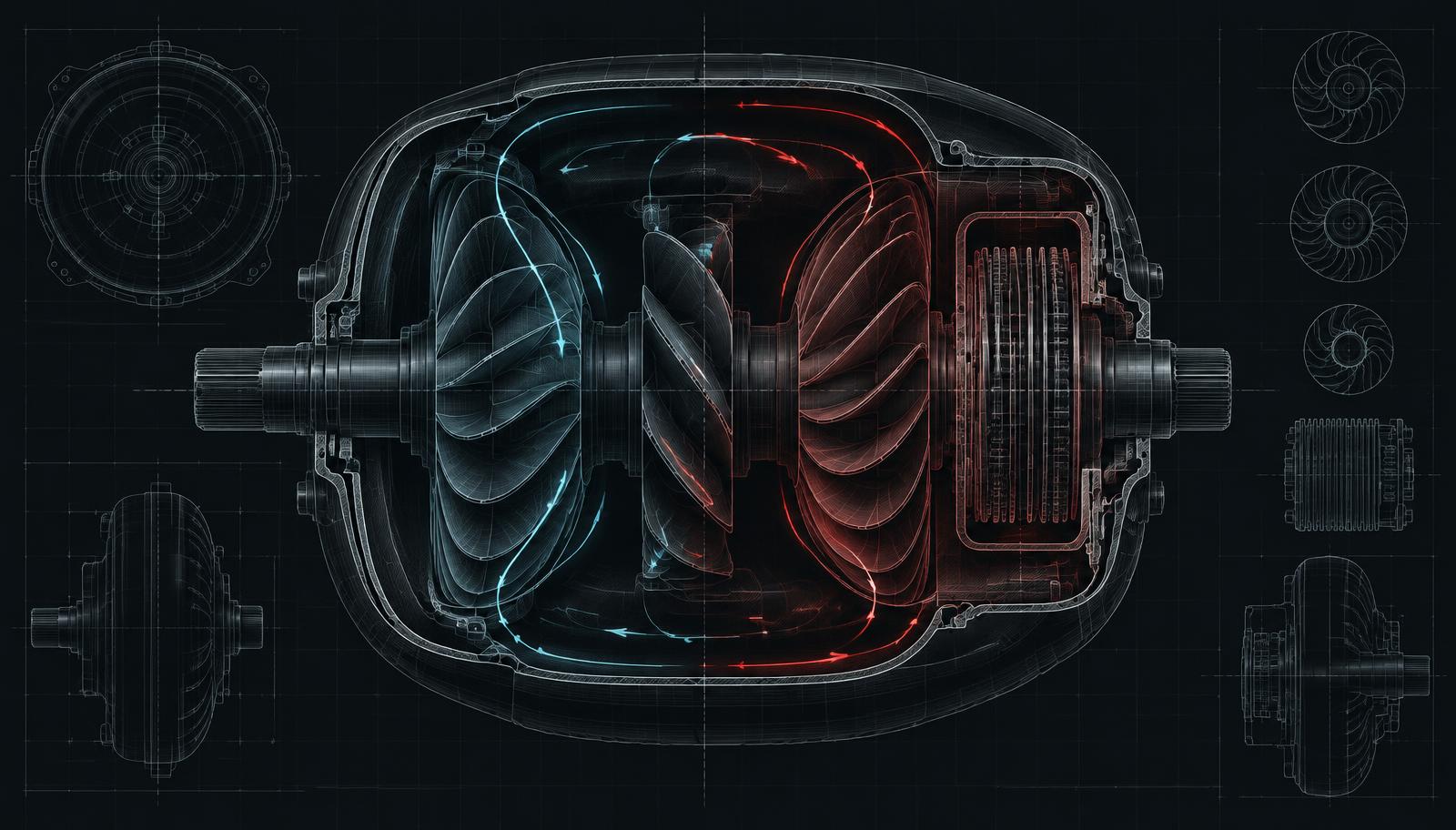

Schnitt durch den Drehmomentwandler
Links das motorseitige Pumpenrad, rechts das getriebeseitige Turbinenrad, dazwischen das Leitrad. Der Ölstrom im Kreis überträgt die Kraft; rechts aussen liegt die Überbrückungskupplung.
Schematische Illustration — kein reales Fahrzeugfoto
Übersetzung ausprobieren
Die Übersetzung tauscht Drehzahl gegen Drehmoment. Schiebe Drehzahl und Motormoment und wechsle den Gang.
Übersetzung Getriebe
3.06 : 1
Achsübersetzung
3.23 : 1
Raddrehzahl
253 U/min
Rechnerisches Tempo
31 km/h
Drehmoment am Ausgang
2471 Nm
Kolbenimpulse
167 pro Sekunde
Didaktisches Rechenbeispiel ohne Wandlerverstärkung und Verluste. Übersetzungen und Reifenradius sind angenommene Beispielwerte, keine bestätigten Daten des Fahrzeugs.

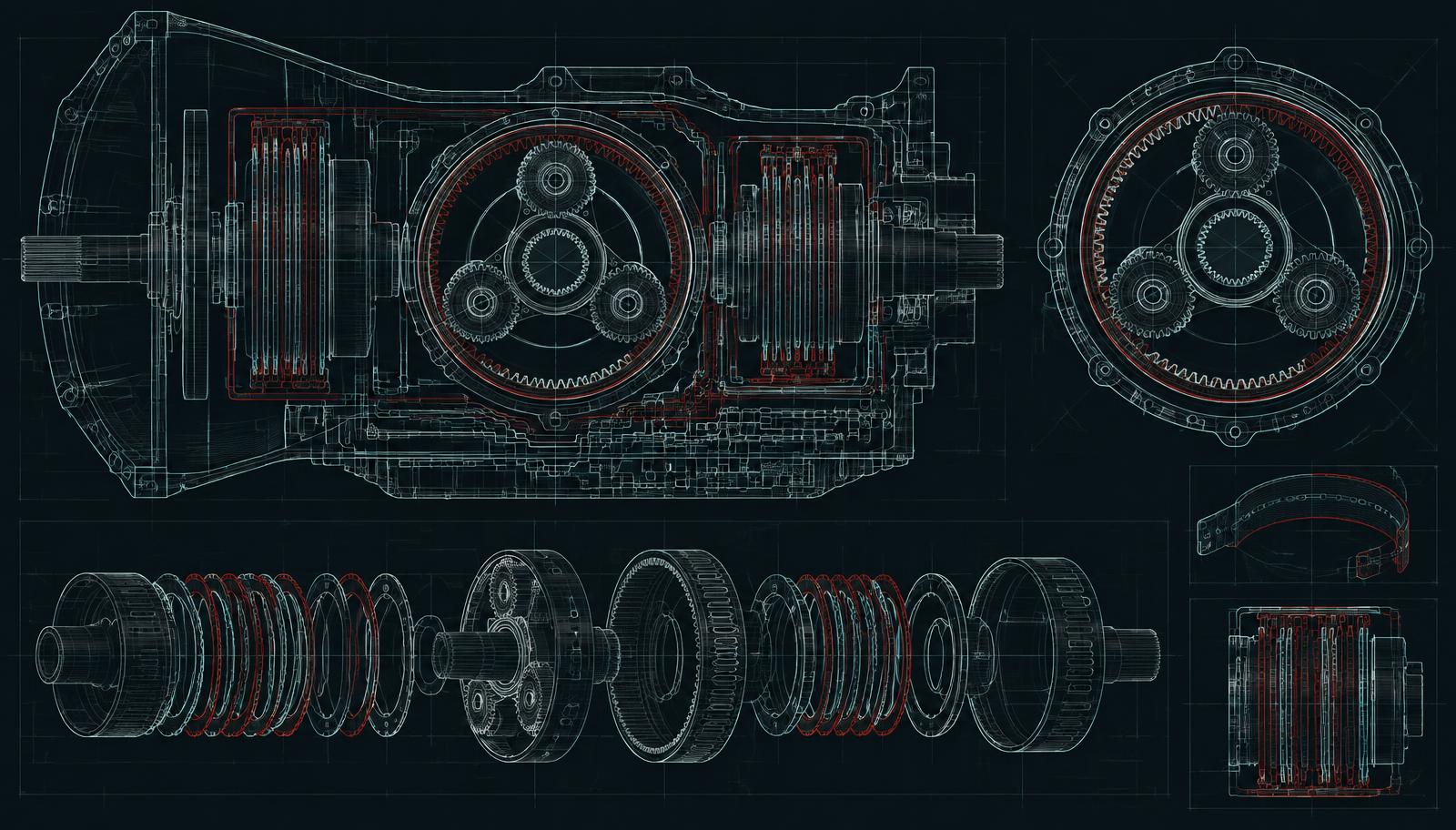

Planetensatz und Schaltelemente
Sonnenrad in der Mitte, Planetenräder im Träger, aussen das Hohlrad. Lamellenpakete und Bremsbänder halten oder verbinden einzelne Elemente — daraus entstehen die Gänge.
Schematische Illustration — kein reales Fahrzeugfoto
Planetensätze bilden die Gänge
Sonnenrad, Planeten mit Träger und Hohlrad bleiben ständig im Eingriff. Der Gang entsteht dadurch, welches Element angetrieben, festgehalten oder abgegriffen wird. Lamellenkupplungen und Bremselemente wählen diese Verbindungen aus.
Öl bewegt die Schaltteile
Die Getriebeölpumpe versorgt den Ventilblock. Bewegliche Schieber lenken den Öldruck zu Kupplungs- und Bremskolben. Tempo- und Lastsignal beeinflussen, wann geschaltet wird — ATF schmiert also nicht nur, es betätigt Bauteile.
Umlenken, übersetzen, verteilen
Ritzel und Tellerrad lenken die Bewegung um rund 90 Grad um. Das Differential erlaubt links und rechts unterschiedliche Drehzahlen.
Geradeaus drehen beide Räder gleich schnell. Die Achsübersetzung von Ritzel und Tellerrad ist dabei immer wirksam — der Ausgleich wird erst in der Kurve sichtbar.
Sperrwirkung am Fahrzeug nicht bestätigt

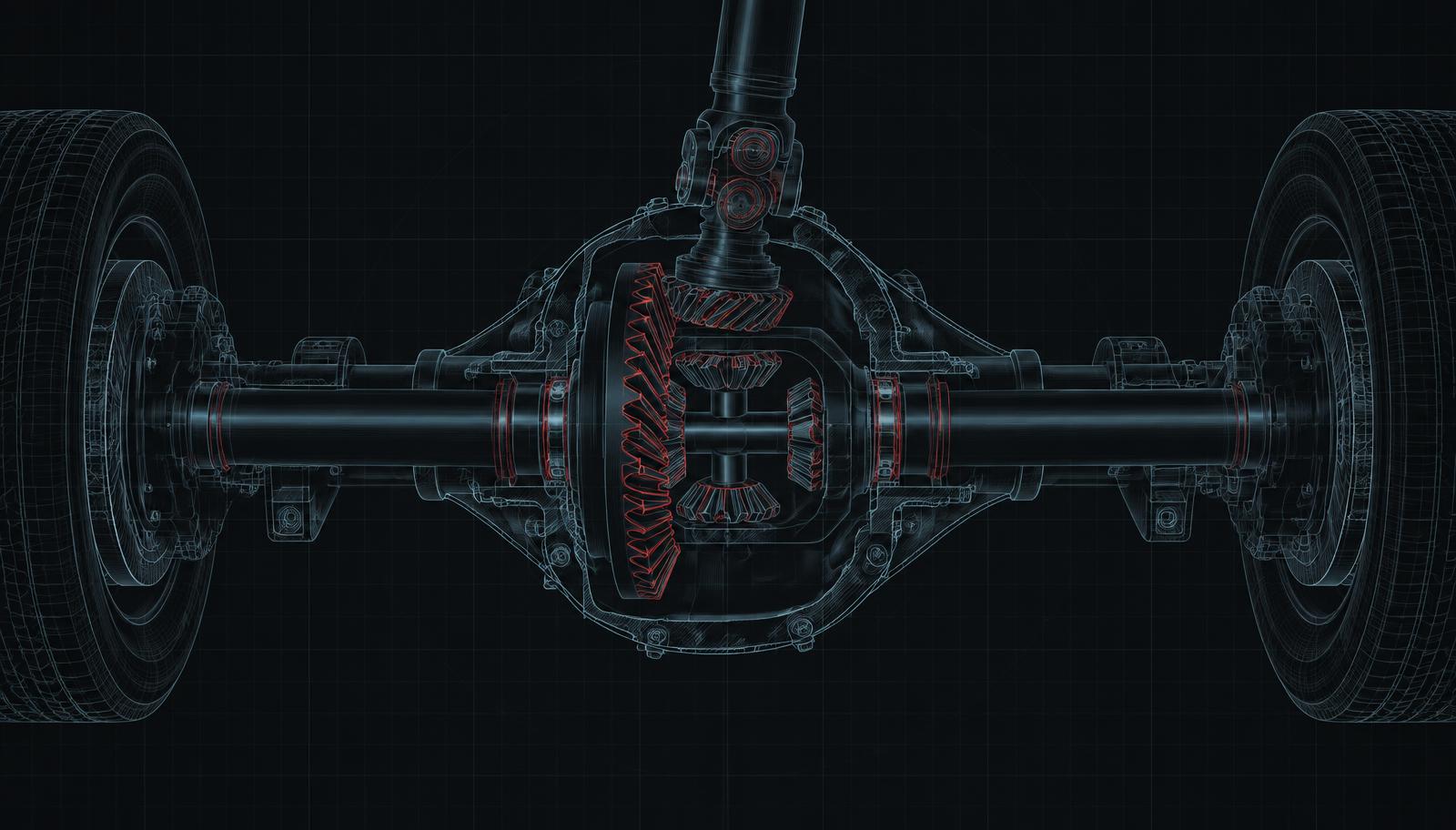

Kardanwelle, Achsantrieb und Differential
Die Kardanwelle trifft über das Ritzel auf das Tellerrad und lenkt die Bewegung um rund 90 Grad um. Die Ausgleichsräder verteilen sie auf die beiden Achswellen.
Schematische Illustration — kein reales Fahrzeugfoto

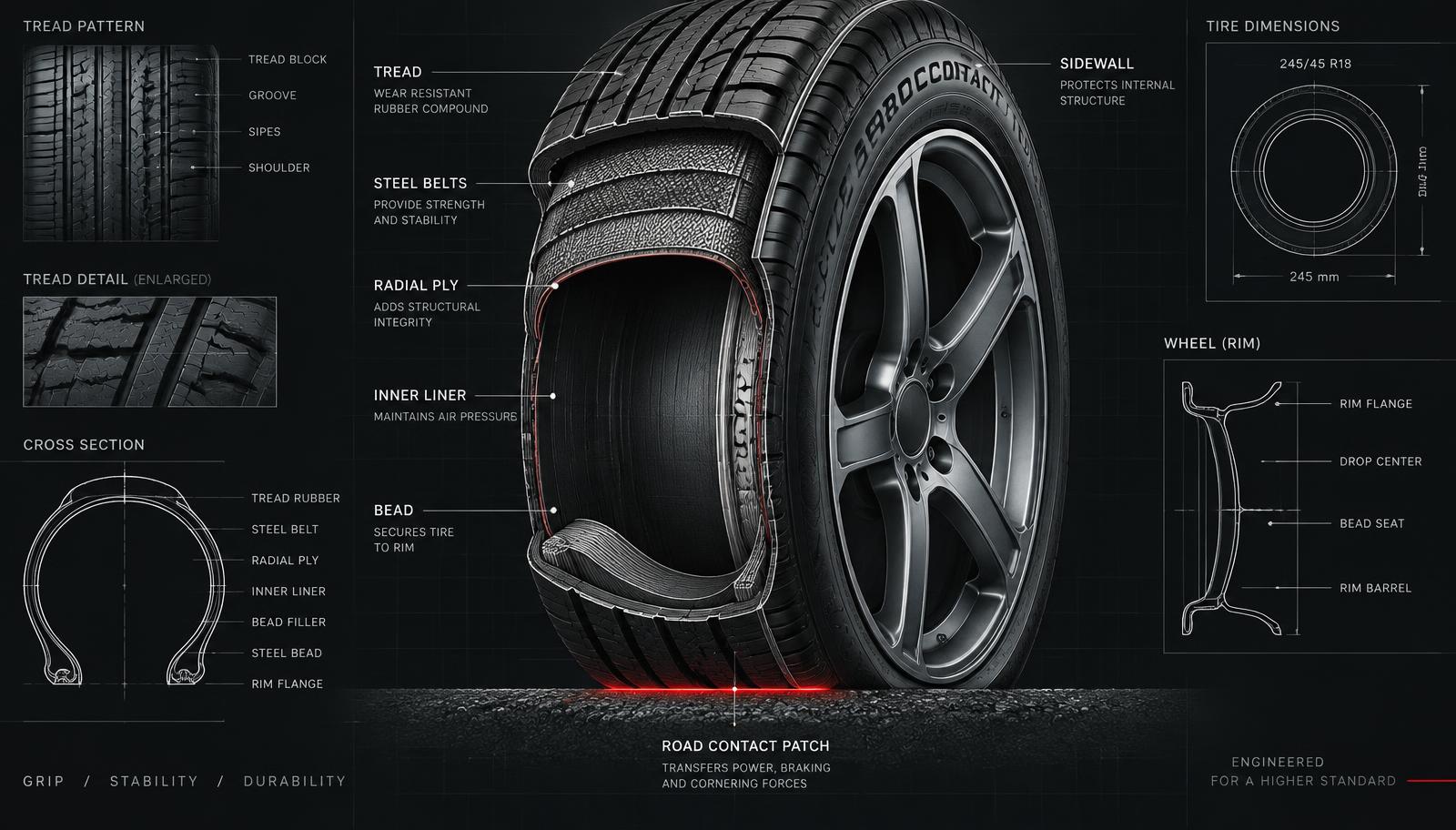

Erst der Reifen macht daraus Vortrieb
Der Reifen drückt tangential gegen die Strasse, die Strasse drückt das Auto vorwärts. Antrieb, Bremsen und Seitenführung teilen sich die begrenzte Haftung.

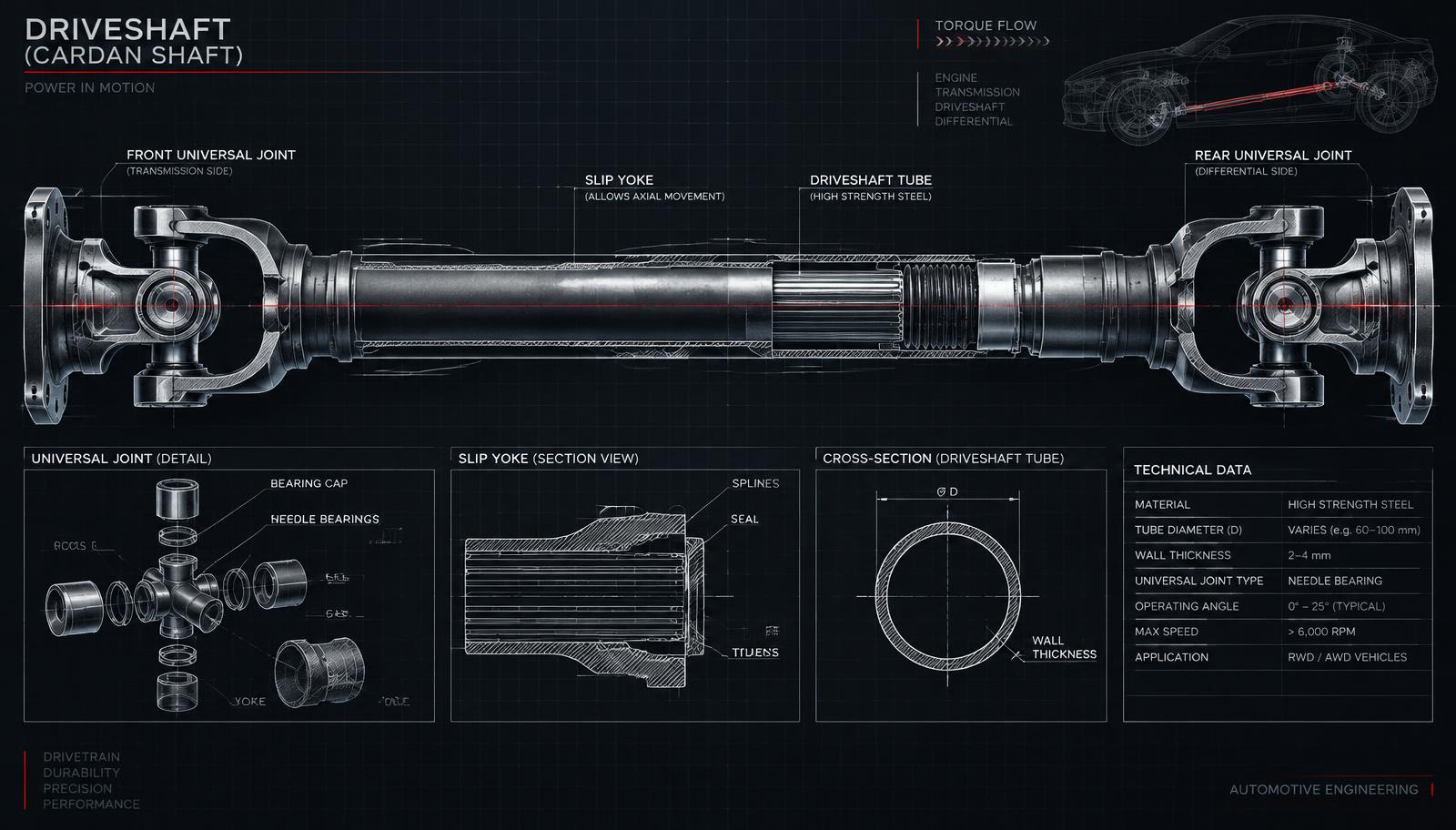

Die Kardanwelle dazwischen
Ein dünnwandiges Stahlrohr mit zwei Kreuzgelenken überträgt das Drehmoment nach hinten. Die Gelenke gleichen aus, dass sich die Hinterachse beim Ein- und Ausfedern gegenüber Getriebe und Karosserie bewegt. Geradheit und Auswuchtung sind wichtig für die Laufruhe.
Torque Arm und Panhardstab führen die Achse und nehmen Reaktionsmomente auf — sie sind keine drehenden Antriebswellen.
Beobachtungen aus dem Projekt einordnen
Dieselbe Technik erklärt einige der bisher dokumentierten Punkte — sachlich, ohne Diagnose zu behaupten.
Zu kurze Zündkerzen
Eine zu kurze Kerze setzt den Funken an eine ungünstige Stelle und kann die Verbrennung beeinträchtigen. Die dokumentierte Korrektur passt damit ins Bild — neue Kerzen lösen aber nicht automatisch jede andere Ursache eines unruhigen Leerlaufs.
Ölfeucht an Motor und Getriebe
Ein sichtbarer Zustand, keine Ursache. Fahrtwind verteilt Flüssigkeiten; der tiefste Tropfen muss nicht unter der Quelle liegen. Zuordnung nur durch Reinigen und erneutes Beobachten.
Klimaanlage und Motorlauf
Der Klimakompressor entnimmt dem Motor mechanische Arbeit. Beim Zuschalten steigt die Last, was man im Leerlauf bemerken kann. Eine leichte Lastreaktion ist etwas anderes als starkes Schütteln.
Vordere Radlager und Reifen
Die Vorderräder werden nicht angetrieben; ihre Lager gehören zur rollenden Radführung. Die Reifen dagegen entscheiden mit, wie viel Antriebsmoment überhaupt in Vortrieb umgesetzt wird.
Verstanden? Acht Denkfragen
Erst überlegen, dann aufklappen.
Bauteillexikon
Begriffe aus Motor und Antrieb — durchsuchbar und filterbar.
Kurbelwelle
MotorWandelt über die Pleuel die geradlinige Kolbenbewegung in Drehbewegung um.
Pleuel
MotorVerbindungsstange zwischen Kolbenbolzen und Kurbelwellenzapfen; schwenkt fortlaufend.
Kolbenringe
MotorDichten den Brennraum ab, regulieren den Ölfilm und leiten Wärme an die Zylinderwand.
OHV
MotorOverhead Valves: Nockenwelle im Block, Ventile oben im Zylinderkopf, Betätigung über Stössel, Stösselstangen und Kipphebel.
Ventilüberschneidung
MotorKurze Phase um den Wechsel von Ausstossen zu Ansaugen, in der beide Ventile geöffnet sein können.
Venturi
MotorEngstelle im Vergaserkanal; beschleunigte Luft senkt den statischen Druck und fördert Kraftstoff aus den Düsen.
Beschleunigerpumpe
MotorGibt beim schnellen Gasgeben kurzzeitig zusätzlich Benzin ab, damit der Motor sich nicht verschluckt.
CCC / ECM
MotorComputer Command Control: seriennahe GM-Elektronik, die je nach Ausführung Gemisch und Zündzeitpunkt beeinflusst.
Lambdasonde
MotorMisst Restsauerstoff im Abgas; das Steuergerät leitet daraus die Gemischkorrektur ab.
PCV
MotorKurbelgehäuseentlüftung: führt Blow-by-Gase dosiert der Ansaugung zu.
Thermostat
MotorVerteilt den Kühlmittelstrom zwischen kleinem Kreislauf und Kühler; er schaltet nicht die Wasserpumpe.
Flexplate
AntriebMitnehmerscheibe mit Zahnkranz zwischen Kurbelwelle und Wandlergehäuse; Angriffspunkt des Anlasserritzels.
Pumpenrad
AntriebWandlerhälfte am Motor; beschleunigt ATF gegen das Turbinenrad.
Leitrad
AntriebLenkt die Rückströmung günstig um; ermöglicht beim Anfahren eine Drehmomentverstärkung.
Lock-up / TCC
AntriebÜberbrückungskupplung im Wandler; schafft beim gleichmässigen Fahren einen direkten Kraftweg.
Planetensatz
AntriebSonnenrad, Planeten mit Träger und Hohlrad. Der Gang entsteht dadurch, welches Element angetrieben, festgehalten oder abgegriffen wird.
Ventilblock
AntriebSchieberkasten der Automatik: verteilt ATF-Druck an Kupplungs- und Bremskolben.
TV-Zug
AntriebVerbindung zur Drosselbetätigung; beeinflusst Lastsignal, Druck und Schaltverhalten — kein blosses Kick-down-Seil.
Overdrive
AntriebGang mit Übersetzung unter 1: Der Getriebeausgang dreht schneller als der Eingang.
Kreuzgelenk
AntriebErlaubt Winkeländerungen zwischen Getriebeausgang und Achsantrieb beim Ein- und Ausfedern.
Tellerrad & Ritzel
AntriebBilden die feste Hinterachsübersetzung und lenken die Bewegung um rund 90 Grad um.
Torque Arm
AntriebFührt die Hinterachse und nimmt Reaktionsmomente auf; keine drehende Antriebswelle.
Panhardstab
AntriebQuer liegender Lenker, der die Hinterachse seitlich führt.
Limited Slip
AntriebDifferential mit begrenztem Ausgleich; kann mehr Drehmoment zur besser haftenden Seite bringen. Am Fahrzeug nicht bestätigt.
